AUTO CAD를 설치하고 실행시킨 후 검은색의 CAD화면이 실행되면 무엇을 해야 할지 고민에 빠지실 겁니다.
도구 막대의 아이콘들의 기능과 역할이 무엇인지, 책으로 본 내용들을 어떻게 실행해야 하는지, 예시로 주어진 도면을 CAD화면에 옮기기 위해서는 어떻게 해야 되는지 등등 이런 부분들을 쉽게 이해할 수 있게 이야기해 드리려고 합니다.
1. CAD 명령어의 개념
AUTO CAD의 명령어는 도면을 그리기 위해 필요한 기본 명령어와 세팅을 위해 숨겨진 옵션값을 주는 명령어들이 있습니다.
그리고 명령어는 한 글자부터 열 글자가 넘는 영어 단어들로 구성되어 있고 단어의 스펠링을 다 적어 명령어를 실행해도 되지만 대부분의 숙련자들은 명령어의 단어를 줄여 자신만의 단축키를 만들어 사용하고 있습니다.
기본적으로 사용되는 명령어의 단축키는 초기 설정이 되어 있어 별도의 설정 없이 사용하실 수 있습니다.
그럼 도면 작성을 위한 기본 명령어 " LINE "에 대해서 살펴보도록 하겠습니다.
2. LINE (선 그리기)
- AUTO CAD에서 제일 기본적임 명령어이며 도면 작성을 위해 가장 많이 사용되는 명령어입니다. 점과 점을 이어주는 직선을 그리는 데 사용이 됩니다.
CAD 화면 아래의 명령 입력 칸에 " LINE "를 입력하셔도 되고 단축키로 " L "을 타이핑하신 후 키보드의 엔터 또는 스페이스 바를 누르시면 명령이 실행됩니다.
명령어 중 하나를 선택하셔서 명령어 창에 입력을 하셨다면 " LINE 첫 번째 점을 지정 : " 하라는 명령어가 나옵니다. 그러면 첫 전 빼 점을 지정하기 위해 마우스 커서를 화면의 임의 위치에 이동하셔서 마우스 왼쪽을 버튼을 눌러 클릭합니다.
그럼 클릭한 화면을 중심으로 선하나 가 생기게 됩니다. 그 선은 CAD 설정에 따라 자유롭게 움직일 수도 있고 직교 방향으로 90도 간격으로 움직일 수도 있습니다.
선이 자유롭게 움직이거나 직교로 움직이는 것의 설정을 변경하기 위해서는 키보드 상단의 " F8 "번 키를 눌러보시면 변경이 되는 걸 확인하실 수 있습니다.
삼각형이나 다각형을 그리기 위해서는 자유로운 움직임이 필요할 것이고 사각형을 그리기 위해서는 직교로 움직임이 필요하므로 잘 활용하시면 될 거 같습니다.
첫 번째 점을 찍은 다음엔 두 번째, 세 번째 원하는 만큼 원하는 곳에 마우스 왼쪽 클릭으로 선을 그려보시면 되겠습니다.
선을 그리시다가 마무리를 하고 싶은 시면 키보드의 ESC, 엔터 또는 스페이스 바를 누르시면 현재 진행 중인 명령어의 마무리가 지어지게 됩니다.
혹시나 첫 번째 점과 마지막 점을 이어 닫힌 모양의 도형을 만들고 싶은 신분들은 마지막 점을 찍은 상태에서 첫 번째 점으로 마우스를 가져가면 첫 번째 점에 녹색 혹은 파란색의 사각 창이 나타납니다.
그 부분을 왼쪽 클릭하면 이어주는 선이 생성이 됩니다. 이렇게 사각 창이 나오는 것은 오 스냅이라는 설정이 되어 있어야 나타나게 됩니다.
또 한 가지 방법은 키보드로 명령어 창에 " C "를 입력하시고 엔터 또는 스페이스 바를 누르시면 자동으로 끝점과 처음 점을 이어주는 선이 생성됩니다.
3. 오스냅 (OSNAP)
위에서 말하는 오 스냅은 어떻게 하는가에 대한 궁금증이 생기실 수도 있습니다. 오스냅은 끝점뿐 아니라 중간점, 원의 중심 등등 쉽게 도형이나 선의 임의 포인트를 쉽게 잡아주는 기능을 합니다.
오스냅은 화면 아래 오른쪽의 사각모양에 오스냅을 나타내는 작은 사각이 같이 있는 아이콘에 불이 들어와 있다면 적용되고 있다는 것입니다.
불이 들어와 있지 않다면 아이콘으로 가서 마우스 왼쪽 클릭하시거나 " F3 " 눌러보시면 온 오프가 됩니다.

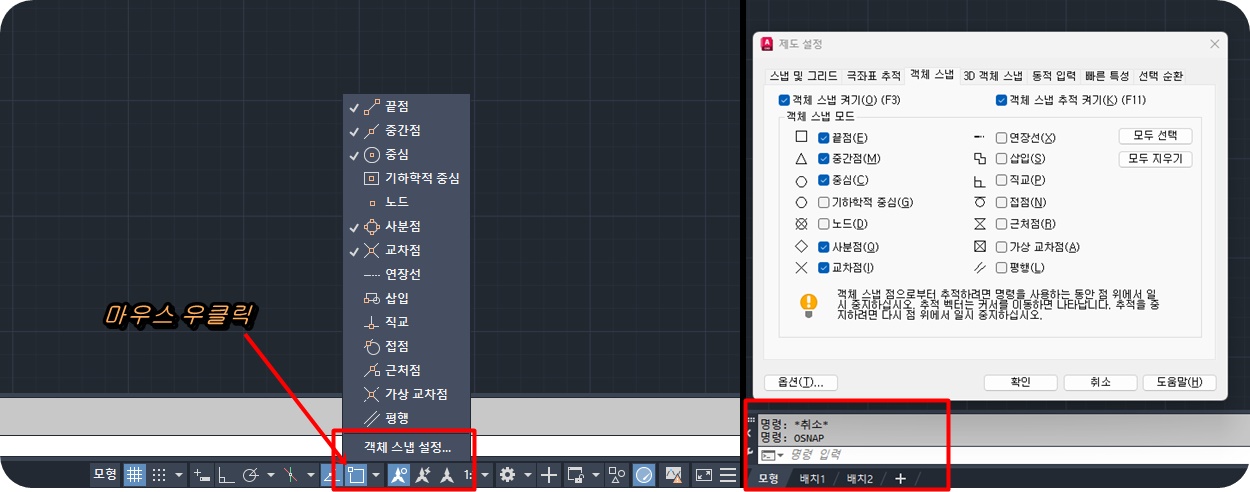

오스냅에서 내가 잡고 싶은 점들을 선택하고 싶으시다면 오스냅 아이콘에 가셔서 마우스 오른쪽 버튼 클릭하신후 다운 메뉴가 나오면 원하는 점을 위에 마우스 포인트를 옮겨 왼쪽 클릭하면 체크 표시로 선택이 되고 선택하고 싶지 않다 하시면 체크표시를 다시 왼쪽 클릭하시면 해제가 됩니다.
아이콘이 화면에 활성화 되어 있지 않다면 명령어 창에 "OSNAP "이라고 명령을 직접 입력하시면 설정창이 나타납니다. 위 설명과 같이 마우스 왼쪽 클릭하시면 원하는 점을 활성, 비활성시킬수 있습니다.
여기까지 AUTO CAD를 사용하면서 가장 기본적이고 자주 사용하게 될 명령어인 " LINE"에 대한 설명을 드려 보았습니다.
다음에는 라인 명령과 같이 알아두면 좋은 좌표값, 각도 입력에 대한 설명과 라인 외 자주 쓰이는 알아두면 좋은 명령어들에 대해 설명하도록 하겠습니다.
