원과 타원으로 객체를 생성 후 수정하여 라운드 형태의 호를 만들 수 있지만 호(ARC) 명령을 이용하면 쉽게 호를 그릴 수 있습니다.
그리고 하나의 객체를 여러 개 같은 패턴으로 복사하여야 할 때 복사 명령어를 사용하여 여러 번 복사를 하여도 되지만 배열(ARRAY) 명령어를 사용하면 쉽게 여려 개의 객체를 복사 가능합니다.
1. ARC (호)
라운드 형식의 객체나 반원 형태의 객체를 생성할 때 사용되는 명령어입니다. 호 명령의 경우 원과 같은 닫힌 객체로 생성되지 않습니다. CAD 화면 아래 명령어 창에 "ARC"를 입력하셔도 되고 단축키로 "A"를 입력하시고 엔터나 스페이스 바를 누르시면 명령어가 실행이 됩니다.
호를 생성하는 방법에는 여러 가지 방법이 있습니다. 사진을 참고로 하여 설명드리겠습니다.

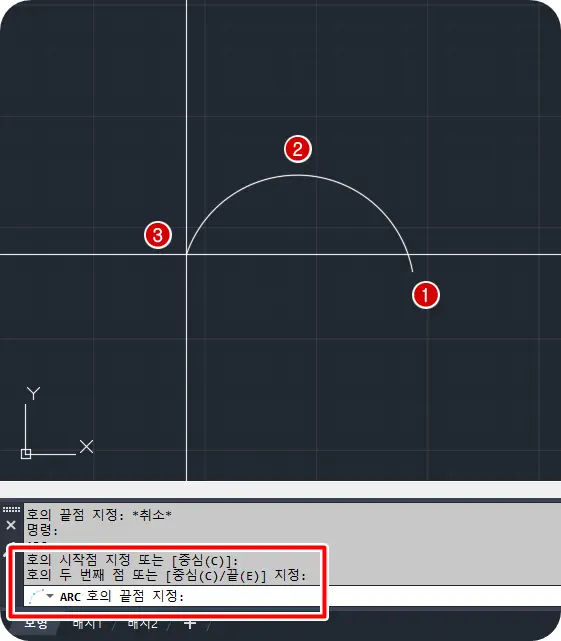

① 3점을 이용한 호 그리기입니다. 기본적으로 사용되는 방법입니다. 호 명령을 실행하면 명령어 창에 "시작점 지정 또는 중심(C)" 문구가 나옵니다. 시작점을 CAD 화면에 마우스 왼쪽 클릭합니다.
그리고 두 번째 점도 지정합니다. 그러면 호 모양의 객체가 나오게 됩니다. 마우스를 이동하여 원하는 모양의 호가 나왔다면 끝점을 지정하면 호가 생성됩니다.

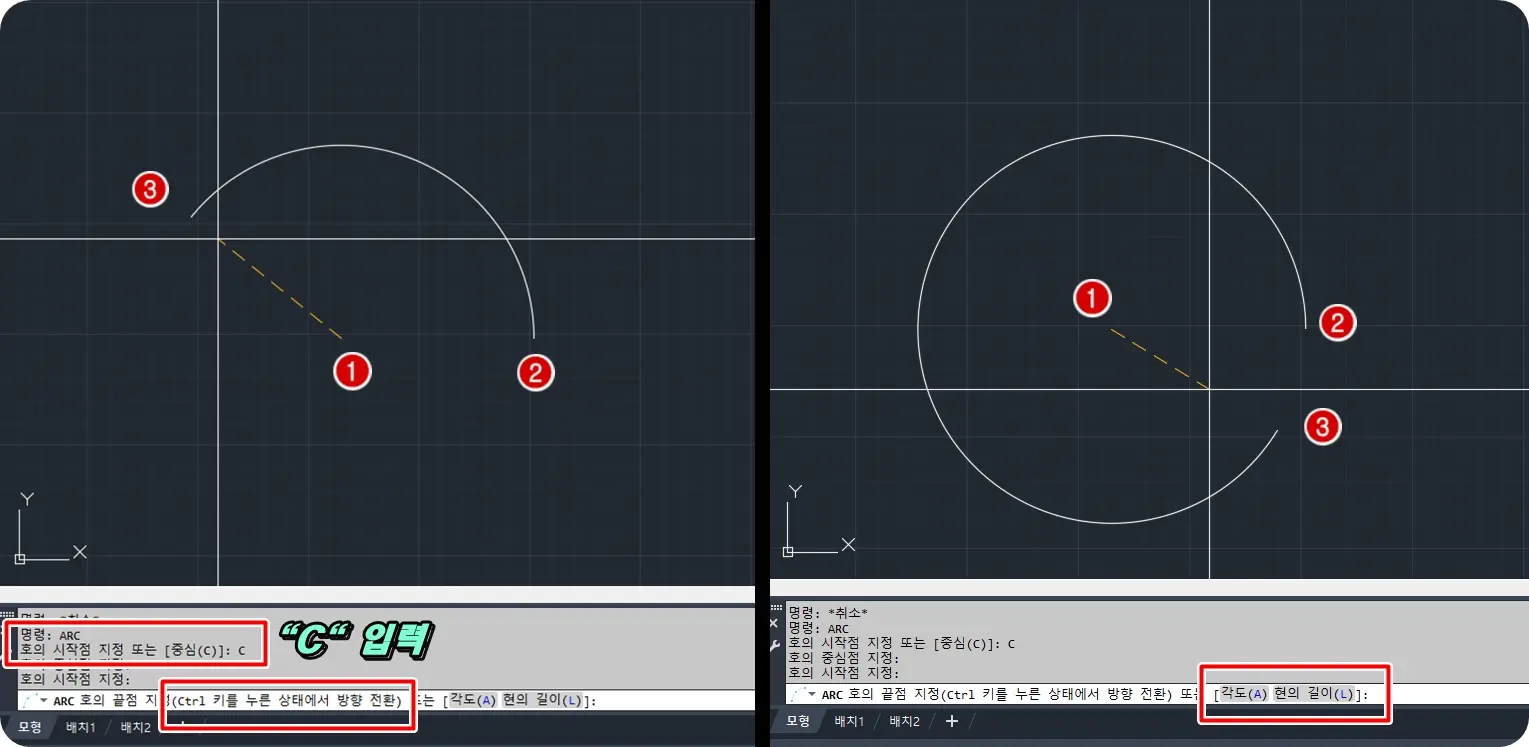

② 호 명령어를 실행 후 시작점을 지정하기 전 옵션값 중심(C)을 입력하여 호를 그릴 수 있습니다.
▶ 중심(C) : 옵션값 "C"를 명령어 창에 입력하면 명령어 창에 "호의 중심 지정"문구가 나옵니다. CAD 화면에 호의 중심을 마우스 왼쪽클릭으로 지정합니다. 두 번째 반지름 값을 지정합니다.
두 번째 점 방향에 따라 호가 생성되는 형상이 다릅니다. 방향 전환을 하여 호의 형상을 확인하고 싶으시면 "Ctrl"키를 누르면 시면 됩니다. 그리고 마지막 점을 지정하시면 호가 생성 됩니다.

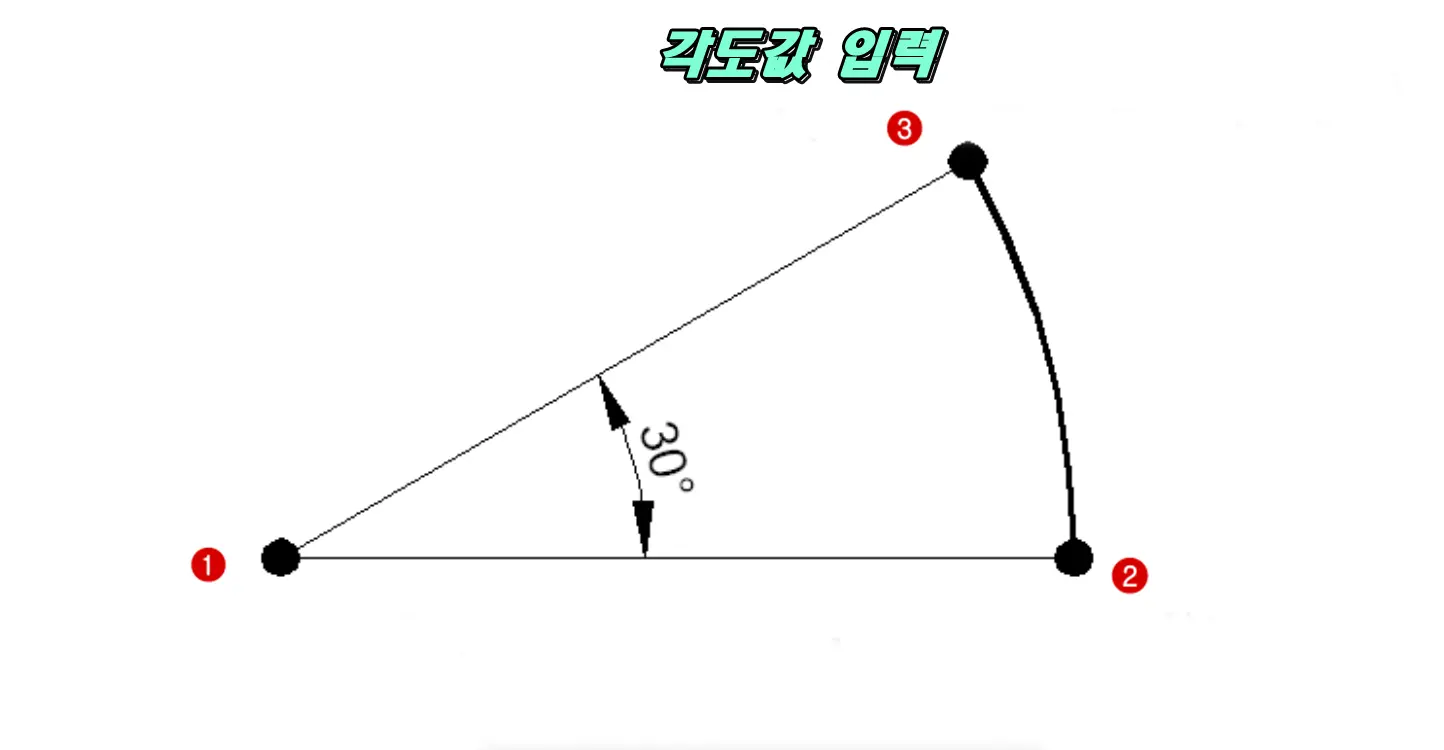

▶ 각도(A) : 첫 번째 중심점과 두 번째 반지름 값을 지정하고 옵션값 "A"를 입력하면 명령어 창에 "사이각 지정" 문구가 나옵니다. 원하는 각도값을 입력하시면 호가 생성됩니다.
반시계 반향으로 생성이 되며 시계 방향으로 생성을 원하시는 경우 "-(마이너스)"를 앞에 붙이고 각도 값을 입력하시면 됩니다.

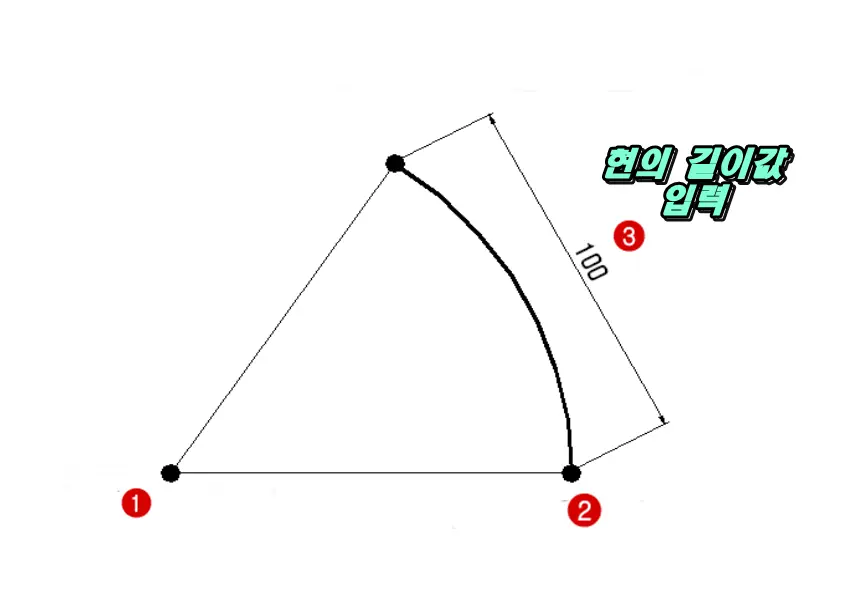

▶ 현의 길이(L) : 첫 번째 중심점과 두 번째 반지름 값을 지정하고 옵션값 "L"을 입력하면 명령어 창에 "현의 길이 지정" 문구가 나옵니다. 원하는 현의 길이값을 입력하시면 호가 생성됩니다. 호 생성 방향은 위 설명과 같습니다.
호 명령어 실행 후 시작점을 CAD 화면에 마우스 왼쪽 클릭으로 지정하면 명령어 창에 "두 번째 점 또는 중심(C), 끝점(E)" 문구가 나옵니다.

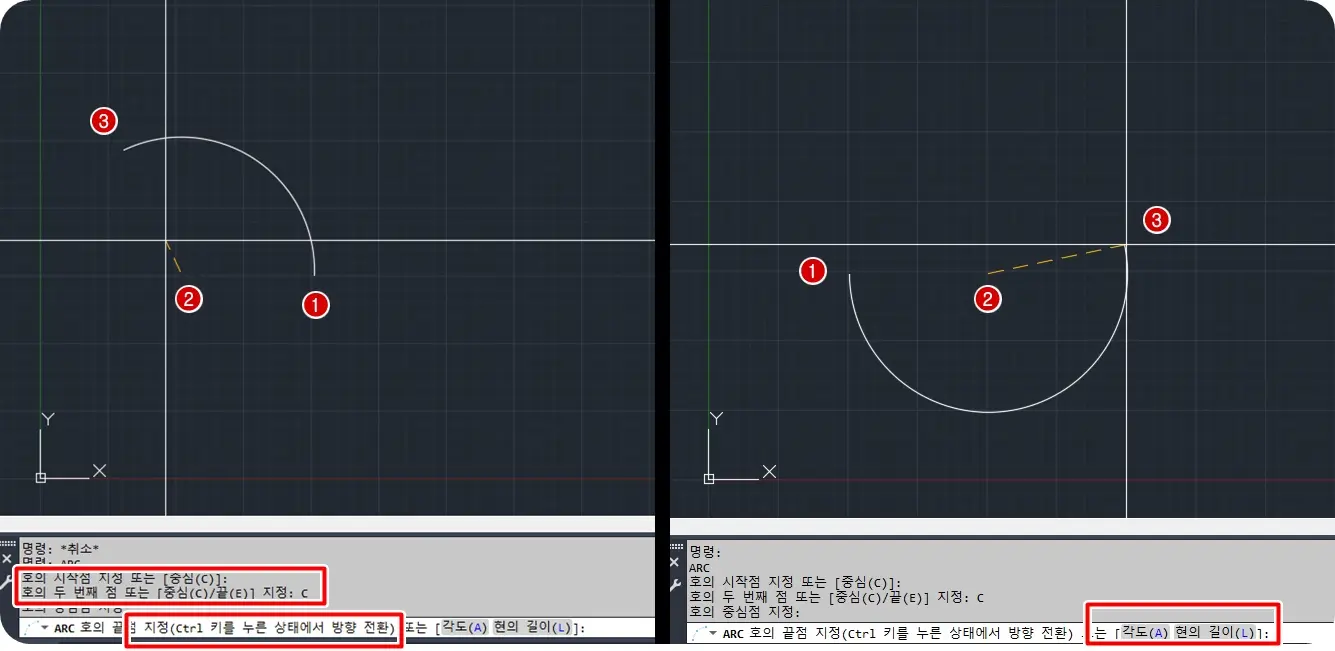

③ 옵션값 중심(C)을 입력하면 두 번째로 지정하는 점이 중심이 되는 호를 생성합니다. 그리고 마지막 점을 지정하면 호가 생성됩니다. 이때 나오는 옵션값은 위 설명과 같습니다.

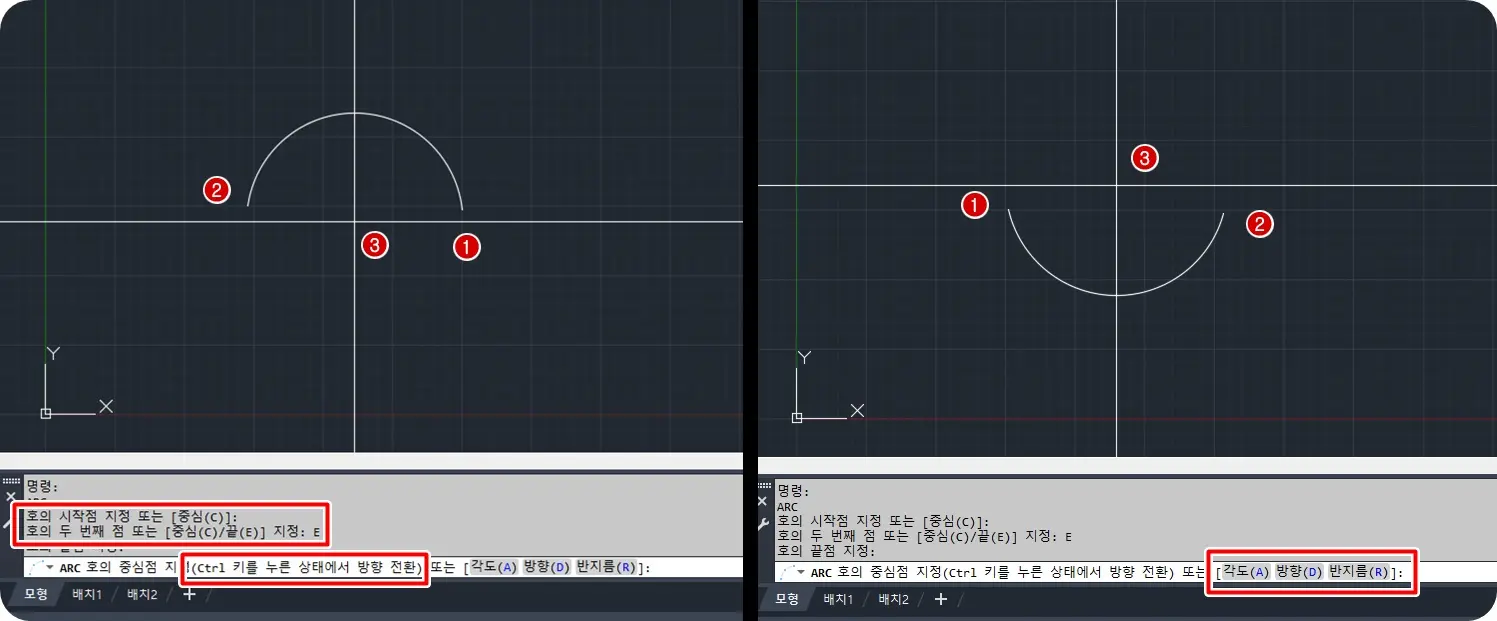

④ 옵션값 끝점 (E)를 입력하면 두 번째로 선택하는 점이 호의 끝점이 됩니다. 그리고 마지막으로 호의 중심점을 지정하면 호가 생성됩니다.
▶ 각도(A) : 위에 설명드린 설명과 같습니다.

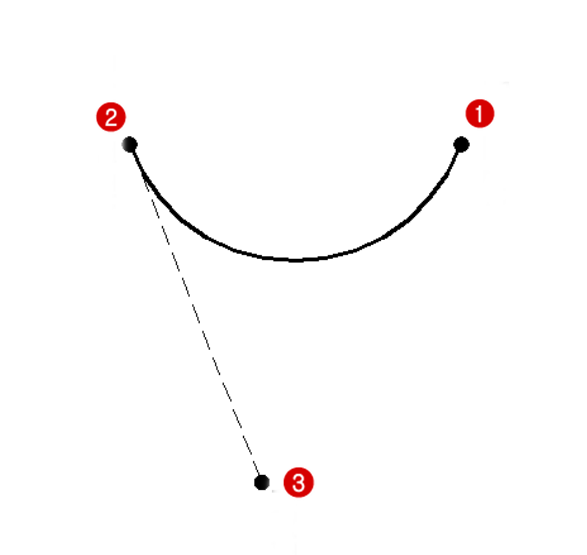

▶ 방향(D) : 첫 번째 점과 끝점을 지정하고 옵션값 "D"를 입력하면 호에 접하는 유도 선이 나옵니다. 원하는 방향으로 마우스 이동하여 왼쪽 클릭하면 호가 생성됩니다.

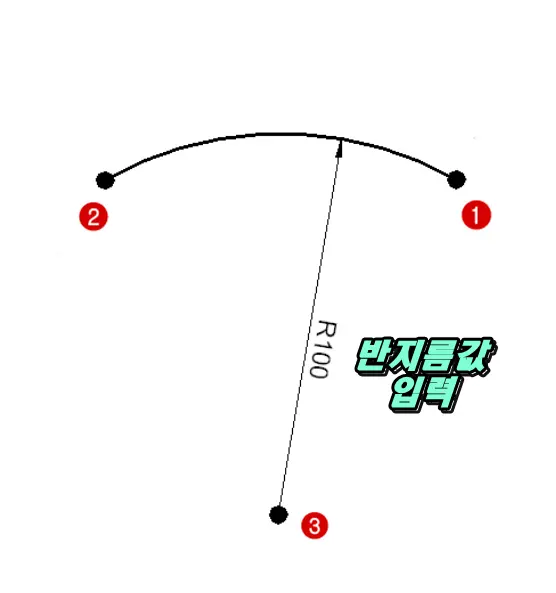

▶ 반지름 (R) : 첫 번째 점과 끝 점을 지정하고 옵션값 "R"을 입력하면 명령어창에 "호의 반지름 지정" 문구가 나옵니다. 원하는 반지름값을 입력하면 반지름 값에 접하는 호가 생성됩니다.
2. ARRAY (배열)
원하는 객체를 행과 열 또는 원형으로 원하는 수량만큼 원하는 간격으로 복사할 수 있는 명령어입니다. CAD 화면 아래 명령어 창에 "ARRAY"를 입력하셔도 되고 단축키 "AR"을 입력하시고 엔터나 스페이스 바를 누리 스면 명령어가 실행이 됩니다.
☆ AUTO CAD 2012 버전 이후 "ARRAY" 명령어를 입력하는 경우 배령 팝업 창이 뜨지 않을 수 있습니다.
단축키 "AR"을 입력하시면 팝업이 뜹니다. 단축키를 입력하여도 팝업이 뜨지 않는 다면 명령어 창에 "ARRAYCLASSIC"을 입력하시면 됩니다.

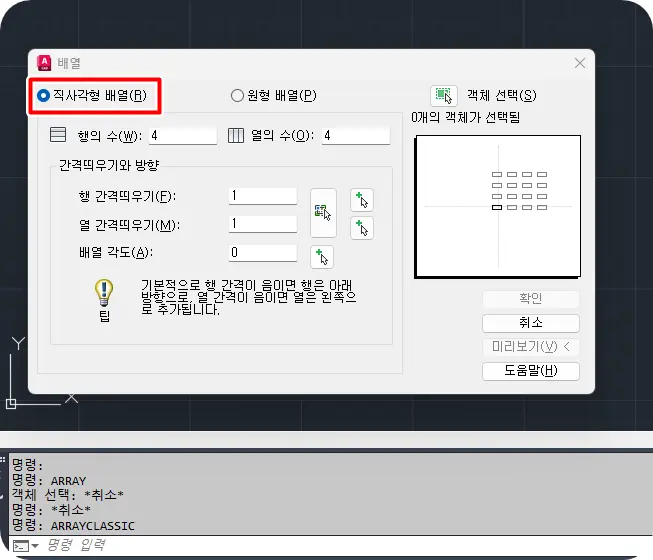

배열 명령어를 실행하면 아 사진과 같은 팝업 창이 뜹니다. 직사각형 배열과 원형 배열이 있습니다.
1) 직사각형 배열
① 오른쪽 상단에 "객체 선택"옆 마우스 커서모양 아이콘을 클릭 후 배열하려는 객체를 선택합니다. 마우스 클릭으로 객체를 선택하셔도 되고 "Crossing"또는 "Window"기능을 이용하셔서 여러 개의 객체를 선택하셔도 됩니다.
② 행의 수와 열의 수를 지정합니다. 행은 "X축"방향이고 열은 "Y축"방향입니다. 원하는 수의 행과 열을 입력하면 오른쪽에 배열이 변경되니 참고하시면 됩니다.
③ 원하는 수의 값을 입력하셨다면 아래 행과 열의 간격값을 입력합니다. 행과 열의 간경값은 객체의 중심에서 중심의 거리입니다. 숫자로 입력하셔도 되고 옆 커서 아이콘을 클릭하셔서 직접 지정하셔도 됩니다.
④ 배열할 때 각도값을 넣으시면 입력하신 각도값으로 배열이 생성됩니다.
⑤ 배열이 완료되었다면 오른쪽 아래 확인을 클릭하면 배열이 완료됩니다.
2) 원형 배열

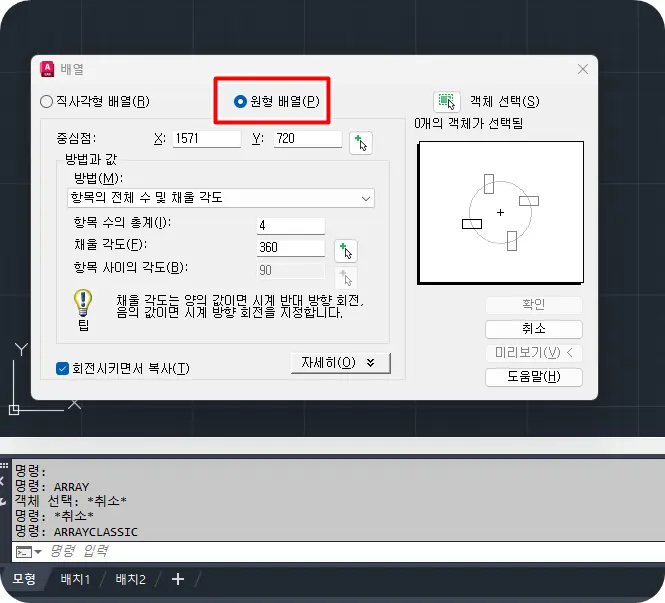

① 원형 배열을 선택하고 "객체 선택"을 클릭하여 위 설명과 같이 배열하고자 하는 객체를 선택합니다.
② 배열을 생성하고자 하는 중심점을 좌표 값으로 입력하여도 되고 그 옆 마우스 커서 아이콘을 클릭 후 직접 지정하여도 됩니다.

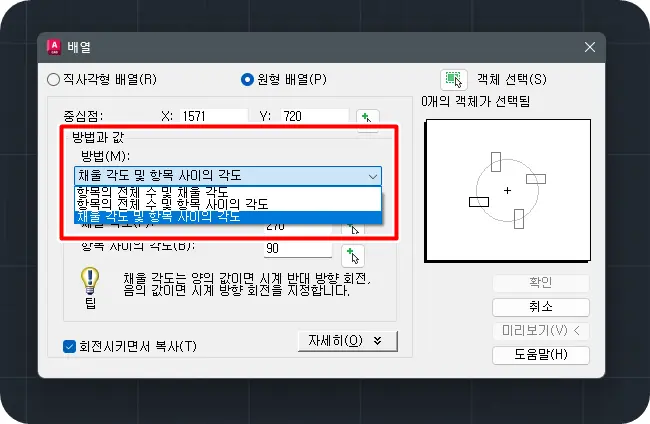

③ 그리고 배열을 할 방법을 누르면 3가지의 방법이 나옵니다.
▶ 항목의 전체 수 및 채울 각도 : 복사하려는 객체의 수량과 객체 생성을 어느 각도까지 객체를 생성할지 지정합니다.
▶ 항목의 전체 수 및 항목 사이의 각도 : 복사하려는 객체의 수량과 수량 사이의 각도를 지정합니다. 중심과 중심의 각도입니다.
▶ 채울 각도 및 항목 사이의 각도 : 어느 각도까지 객체를 생성할지 지정하고 객체와 객체 사이의 각도를 지정하면 됩니다.
방법 오른쪽 창에 그림으로 예시가 표기되니 확인 후 완료가 되었다면 오른쪽 아래 확인을 클릭하여 배열을 마무리합니다.
팝업 창이 아닌 "ARRAY" 명령 옵션값으로 진행하는 부분에 대해서는 적지 않은 내용 이기 때문에 다음에 설명을 드리겠습니다.
여기까지 AUTO CAD 명령어 ARC(호)와 ARRAY(배열) 명령어에 대하여 알아보았습니다. CAD는 연습이 필요합니다. 명령어가 익숙해질 때까지 꾸준히 연습하신다면 쉽게 사용하실 수 있을 것입니다.
다음에는 오늘 배운 명령어 외 더 많은 명령어들을 가지고 이야기해 보겠습니다.
궁금하신 점 있으시다면 댓글 달아 주세요.
